Serie TF/FF80
I ventilatori tangenziali sono particolarmente indicati nelle situazioni in cui, con spazio limitato, sono richiesti alti volumi d’aria con bassa rumorosità e portata costante.
A richiesta senza piedini di fissaggio (TF).
50 – 55 W
0,40 – 0,44 A
240 – 295 m3/h
Caratteristiche tecniche
-
Motore monofase a 2 poli schermati autoprotetto da impedenza, costruito secondo quanto richiesto
dall’identificazione CE, in osservanza alla normativa EN 60335-1,
con n° 3 cuscinetti tipo 626ZZ, n° 2 lato motore e n° 1 su lato ventola. -
Motore con classe isolamento minima 155° “F”.
-
Adatto per funzionamento in servizio continuo con temperatura ambiente da -10 °C a +50 °C.
-
Connessione elettrica mediante faston maschi, radiali o assiali 6,3 x 0,8 mm fissati direttamente sul rocchetto.
-
Girante in alluminio a spessore costante Ø 80 mm a pale riportate curve in avanti con dischi intermedi di rinforzo.
-
Coclea realizzata in estrusione di alluminio e lamiera pre-zincata.
A richiesta
-
Motore con diverse potenze e classi di isolamento.
-
Tensione di alimentazione da 12V a 400V 50/60 Hz.
-
Versione con doppia tensione e/o doppia velocità di rotazione.
-
Connessione elettrica mediante cavo di diverse lunghezze.
-
Protezione contro polveri e/o umidità.
-
Protettore termico e/o termofusibile.
-
Esecuzione HT con classe di isolamento motore “H” 180 °C, adatto per funzionamento da -10 °C a +70 °C.
-
Costruzione secondo norme UL – CSA.
-
Ventolina di raffreddamento lato motore.
-
Realizzazione secondo specifica del cliente.
Posizione motore – Faston radiali
Posizione motore – Faston assiali
Codice indentificativo prodotto
| FF | FF = coclea standard. TF = coclea con prolunghe laterali di fissaggio. |
| R | Posizione motore: R = motore a destra rispetto bocca di uscita dell’aria. L = motore a sinistra rispetto bocca di uscita dell’aria.  |
| 80 | Dimensione ventola. |
| 180 | Lunghezza nominale ventola: 240 - 270 - 300 - 360 mm. |
| 35 | Altezza pacco statore: 40 mm. |
| T | Protezione termica: T = termoprotettore. F = termofusibile. Vuoto = autoprotetto da impedenza. |
| 1 | Codice avvolgimento bobina. |
| R | Connessione elettrica: R = faston radiali. A = faston assiali. C = cavi |
| FN | Posizione motore. |
| HT | A richiesta: HT = versione alta temperatura. IV = lbassa temperature con alto tasso di umidità relativa fino al 92%. * INC = bobina stagna con grado di protezione IP55. * |
| BBBLV | A richiesta: BBBLV = cuscinetti a sfera su motore e ventola. |
| VR | A richiesta: VR = esecuzione con ventolina raffreddamento su lato motore. |
| 230 | Tensione di alimentazione. |
| 50 | Frequenza di alimentazione. |
* Versione IV
Bobina impregnata mediante immersione in vernice epossidica trasparente (impregnazione classica degli avvolgimenti statorici).
* Versione IM
Bobina impregnata mediante immersione in vernice epossidica trasparente con posa di silicone zona contatti fine avvolgimento e cavo tripolare e copertura bobina mediante capsula in nylon. La bobina non è affogata nella resina ma visibile, occorre avere l’accortezza di montare il motore in modo che la parte aperta della capsula sia verso il basso per evitare che si riempia di condensa.
* Versione INC
Bobina in IP55, la bobina è completamente affogata nella resina epossidica.

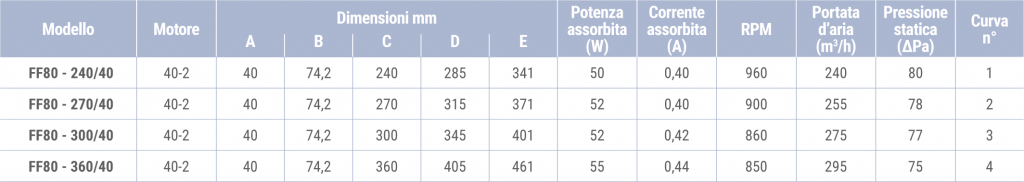

Dimensioni
FF80
Curve caratteristiche
TF/FF80 – 240
TF/FF80 – 270
TF/FF80 – 300
TF/FF80 – 360
