Serie AX/SA

I ventilatori assiali della serie AX/SA, impiegati specialmente nel settore refrigerazione, sono particolarmente indicati nelle situazioni in cui, con spazio limitato, sono richiesti alti volumi d’aria con medie-basse pressioni.

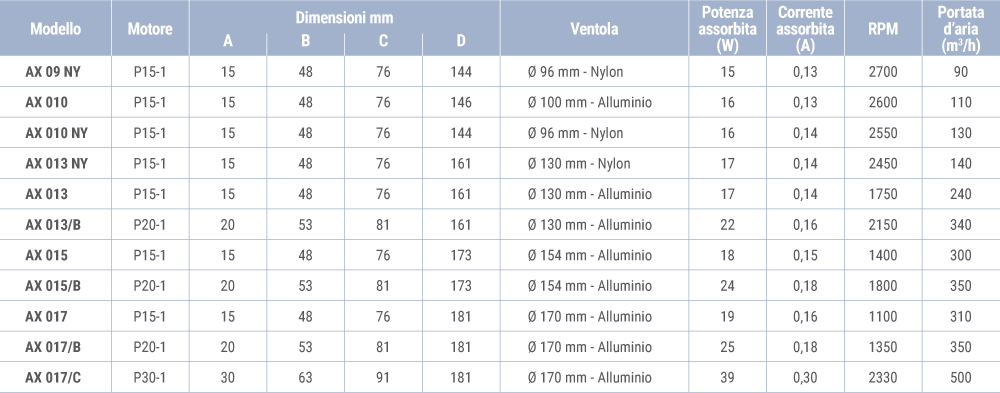

15 – 54 W

0,13 – 0,40 A

90 – 900 m³/h

Caratteristiche tecniche

Motore monofase a 2 poli schermati autoprotetto da impedenza, costruito secondo quanto richiesto
dall’identificazione CE, in osservanza alla normativa EN 60335-1,
con bronzine auto-allineanti e autolubrificanti con notevole riserva di lubrificante.
Motore con classe isolamento minima 130° “B”.
Adatto per funzionamento in servizio continuo con temperatura ambiente da -10 °C a +50 °C.
Connessione elettrica mediante faston maschi, radiali o assiali 6,3 x 0,8 mm fissati direttamente sul rocchetto.
Girante realizzata in nylon nero caricato con fibra di vetro o alluminio.
Staffa supporto motore in lamiera zincata.

A richiesta

Versione con motore omologato IMQ – CSV.
Motore con diverse potenze e classi di isolamento: 155° “F” – 180° “H”.
Tensione di alimentazione da 12V a 400V 50/60 Hz.
Versione con doppia tensione e/o doppia velocità di rotazione.
Connessione elettrica mediante cavo di diverse lunghezze.
Avvolgimento bobina motore con grado di protezione IP55.
Protezione contro polveri e/o umidità.
Protettore termico e/o termofusibile.
Costruzione secondo norme UL – CSA.
Ventole di vari diametri ed inclinazioni.
Senza staffa supporto motore.
Distanziali di varie lunghezze e/o viti sporgenti per fissaggio a parete del ventilatore.
Coprimotore in nylon caricato fibra di vetro.
Staffa tipo SA per il funzionamento con ventole Ø 200 e 230 mm.
Esecuzione con cuscinetti a sfera.
Realizzazione secondo specifica del cliente.

Posizione faston e rotazione

Azione ventola

Premente

L’ingombro del motore riduce le prestazioni del ventilatore

Aspirante

Si consiglia la versione aspirante

Codice identificativo prodotto

AX	Serie AX o SA.
017/B	Modello.
T	Protezione termica: T = termoprotettore. F = termofusibile. Vuoto = autoprotetto da impedenza.
1	Codice avvolgimento bobina.
3	Posizione faston.
R	Connessione elettrica: R = faston radiali. A = faston assiali. C = cavi.
A	Rotazione: O = oraria. A = antioraria.
A	Azione: A = aspirante. P = premente.
IV	A richiesta: HT = versione alta temperatura. IV - IM = bassa temperature con alto tasso di umidità relativa fino al 92%. * INC = bobina stagna con grado di protezione IP55. *
230	Tensione di alimentazione.
50	Frequenza di alimentazione.

* Versione IV

Bobina impregnata mediante immersione in vernice epossidica trasparente (impregnazione classica degli avvolgimenti statorici).

* Versione IM

Bobina impregnata mediante immersione in vernice epossidica trasparente con posa di silicone zona contatti fine avvolgimento e cavo tripolare e copertura bobina mediante capsula in nylon. La bobina non è affogata nella resina ma visibile, occorre avere l’accortezza di montare il motore in modo che la parte aperta della capsula sia verso il basso per evitare che si riempia di condensa.

* Versione INC

Bobina in IP55, la bobina è completamente affogata nella resina epossidica.
