Serie MTR

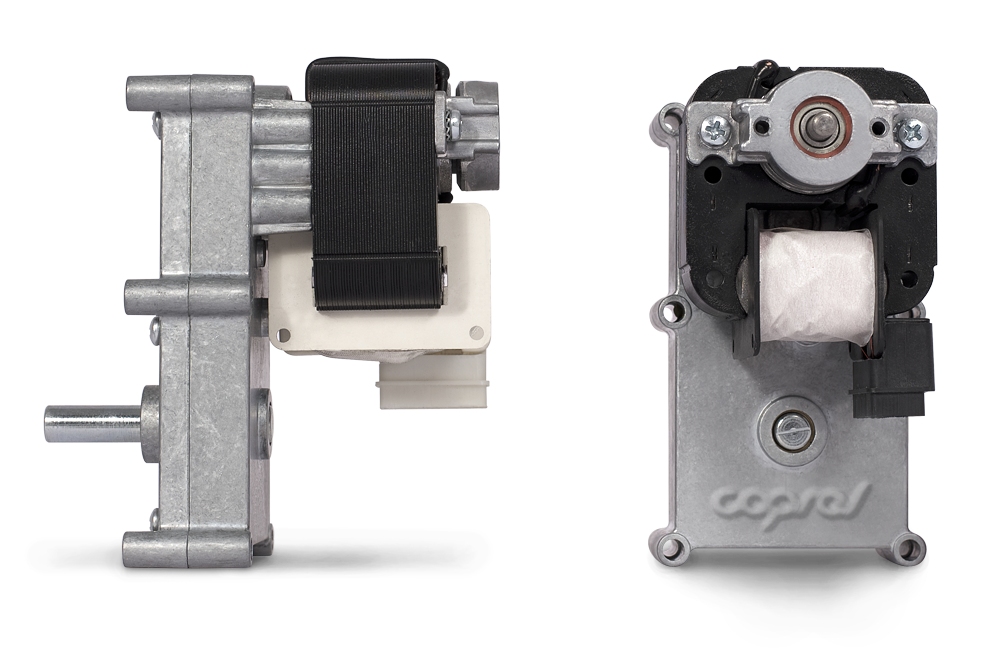

Questo motoriduttore è progettato e prodotto in Italia con componenti Italiani, è composto da un robusto ed affidabile motore 2 poli schermati in C.A. montato su 2 cuscinetti a sfera schermati, una scatola di riduzione in Zamak con speciale conformazione per abbattere l’effetto risonanza e mantenere un basso livello di rumorosità, ingranaggi di prima qualità: il primo di speciale materiale plastico fonoassorbente ed il treno di riduzione in acciaio sinterizzato Carbonitrurato per assicurare un lungo e silenzioso funzionamento.
È adatto per impieghi professionali in svariati settori: azionamento viti senza fine della coclea di stufe e bruciatori pellets, attrezzature commerciali, distributori automatici, ecc.
22 – 37 W
1,3 – 5,6 Rpm
Caratteristiche tecniche
-
Coppia massima all’albero 15 Nm.
-
Rotazione vista lato sporgenza albero finale: oraria.
-
Motore monofase a 2 poli schermati autoprotetto da impedenza, costruito secondo quanto richiesto
dall’identificazione CE, in osservanza alla normativa EN 60335-1,
con bronzine auto-allineanti e autolubrificanti con notevole riserva di lubrificante. -
Albero finale standard tipo “C”.
-
Il motoriduttore può essere fissato tramite 6 punti di ancoraggio con vite 4MA passante (versione standard) o tramite filetto 5M.
-
Motore con classe di isolamento 155° “F”.
-
Adatto per funzionamento in servizio continuo con temperatura ambiente da -5 °C a +70 °C.
-
Connessione elettrica mediante faston maschi, radiali o assiali 6,3 x 0,8 mm fissati direttamente sul rocchetto.
A richiesta
-
Faston di terra 6,3 x 0,8 mm.
-
Diverse tipologie di albero, albero personalizzato su disegno cliente, albero femmina con for passante.
-
Rotazione antioraria.
-
Protezione contro polveri e/o umidità.
-
Ventolina di raffreddamento.
-
Realizzazione secondo specifica del cliente.
Normative
Tutti I modelli sono conformi alle seguenti normative:
- 2014/35/UE – Direttiva bassa tensione.
- 2014/30/UE – Direttiva EMC.
- EN 60034-1:2010 – Macchine rotanti.
Codice indentificativo prodotto
| MTR | Serie. |
| 1,3 | RPM 1,3 - 1,5 - 2 - 3 - 4 - 5,6 |
| P.20 | Tipo motore P.20 – P.30 |
| T | Protezione termica: T = termoprotettore. Vuoto = autoprotetto da impedenza. |
| 28 | Codice avvolgimento bobina. |
| VR | A richiesta: VR = esecuzione con ventolina raffreddamento. |
| A | Rotazione motore, a richiesta: O = oraria. A = antioraria. |
| 3A | Tipo e posizione faston. |
| O | Rotazione albero finale, a richiesta: O = oraria. A = antioraria. |
| C | Tipo albero. |
| 230 | Tensione alimentazione. |
| 50 | Frequenza alimentazione. |
Disegni varianti albero

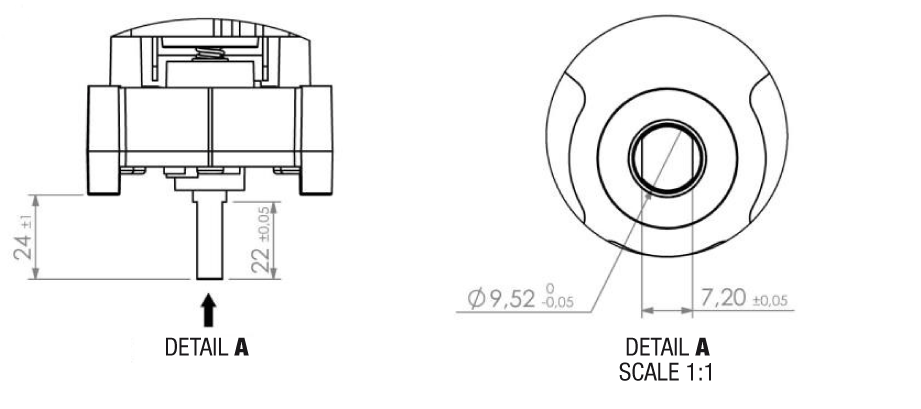

TIPO A

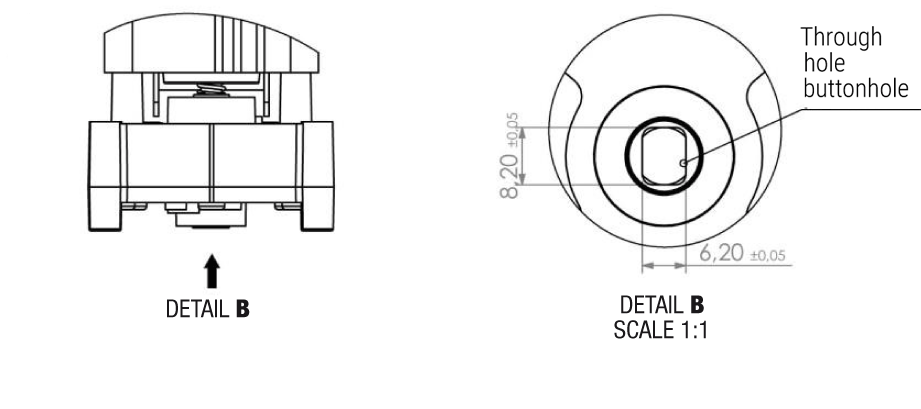

TIPO B

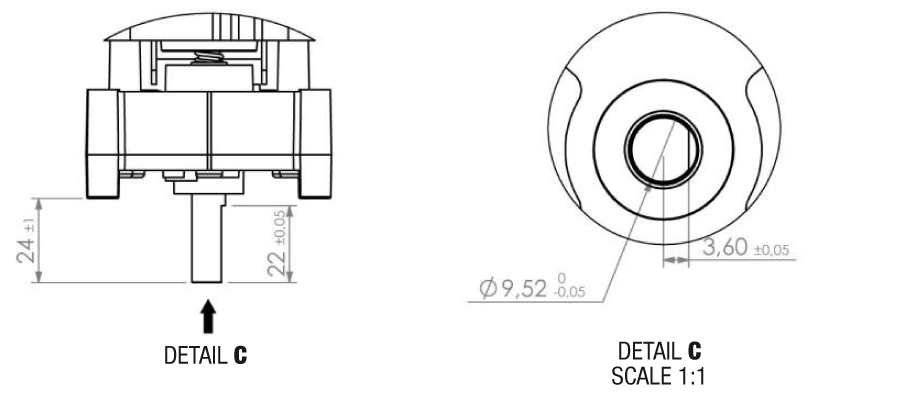

TIPO C

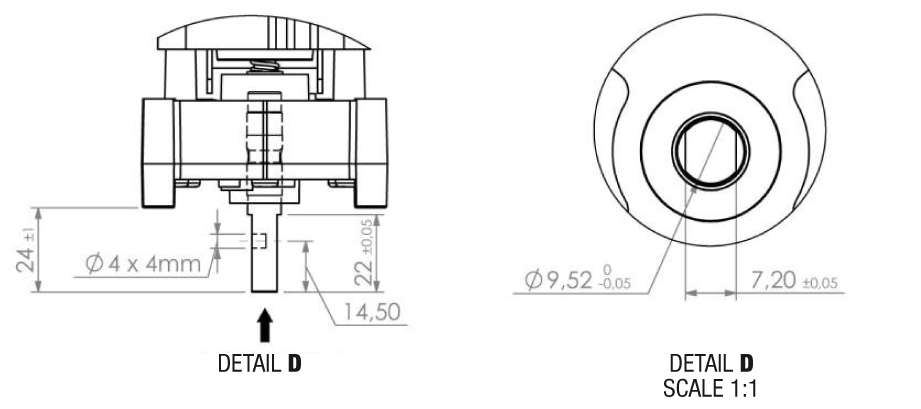

TIPO D

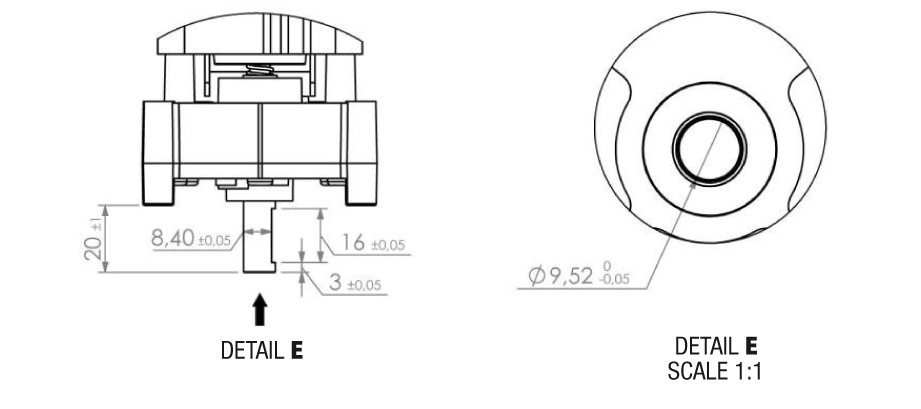

TIPO E

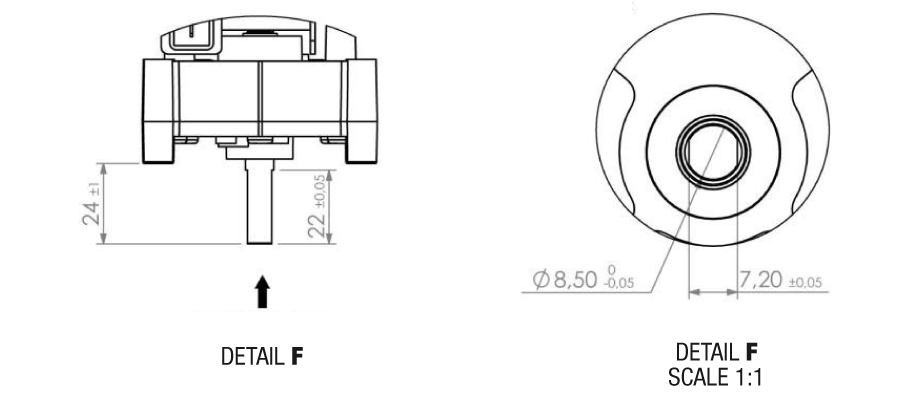

TIPO F

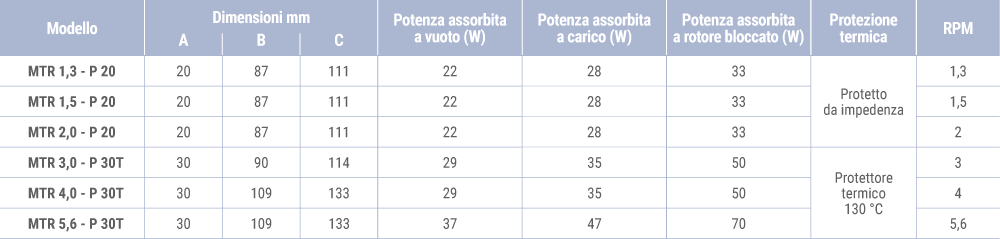

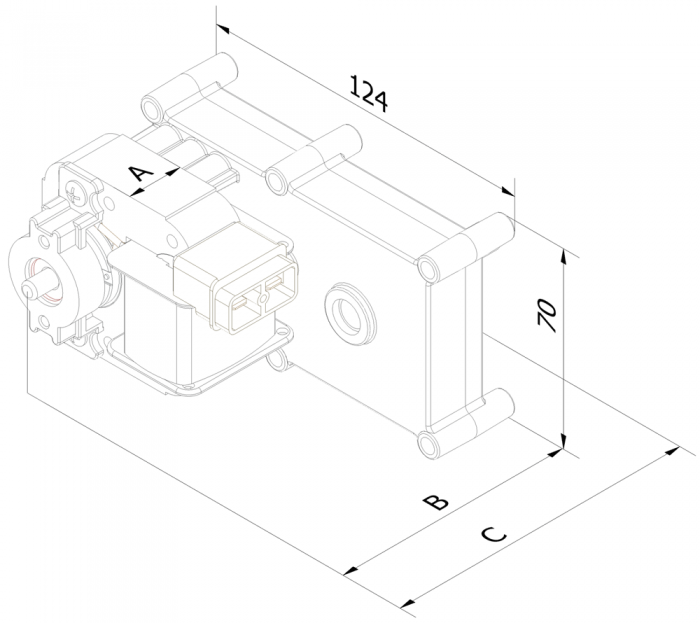

Dimensioni
