Serie P
Motori monofase a 2 poli schermati per applicazioni varie.
Sono motori estremamente economici, robusti con un senso di rotazione irreversibile e non producono disturbi radio.

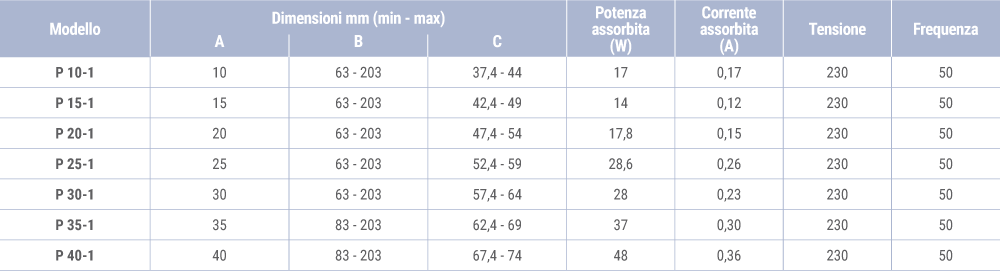

14 – 48 W
0,12 – 0,36 A
Caratteristiche tecniche
-
Motore monofase a 2 poli schermati autoprotetto da impedenza, costruito secondo quanto richiesto dall’identificazione CE, in osservanza alla normativa EN 60335-1,
con bronzine auto-allineanti e autolubrificanti con notevole riserva di lubrificante. -
Motore con classe isolamento minima 130° “B”.
-
Adatto per funzionamento in servizio continuo con temperatura ambiente da -10 °C a +50 °C.
-
Connessione elettrica mediante faston maschi, radiali o assiali 6,3 x 0,8 mm fissati direttamente sul rocchetto.
-
Lamierino statore dimensioni 61 x 61 mm.
-
Alberi motore Ø 4,5 o 6 mm.
A richiesta
-
Versione con motore omologato IMQ – CSV.
-
Motore con diverse potenze e classi di isolamento: 155° “F” – 180° “H”.
-
Tensione di alimentazione da 12V a 400V 50/60 Hz.
-
Versione con doppia tensione e/o doppia velocità di rotazione.
-
Connessione elettrica mediante cavo di diverse lunghezze.
-
Avvolgimento bobina motore con grado di protezione IP55.
-
Protezione contro polveri e/o umidità.
-
Protettore termico e/o termofusibile.
-
Statore con trattamento superficiale in cataforesi.
-
Costruzione secondo norme UL – CSA.
-
Supporti ermetici con diverse sagome.
-
Distanziali di varie lunghezze e/o viti sporgenti per fissaggio a parete del motore.
-
Ventolina di raffreddamento.
-
Dimensione lamierino 61 x 64 mm. (serie E) con altezza pacco statore da 10 a 40 mm di diverse potenze.
-
Alberi motore a disegno.
-
Esecuzione con cuscinetti a sfera.
-
Realizzazione secondo specifica del cliente.
Posizione faston e rotazione
Codice indentificativo prodotto
P | Serie. |
20 | Altezza pacco statore: 10 - 15 - 20 - 25 - 30 - 35 - 40 mm. |
T | Protezione termica: T = termoprotettore. F = termofusibile. Vuoto = autoprotetto da impedenza. |
1 | Codice avvolgimento bobina. |
3 | Posizione faston. |
R | Connessione elettrica: R = faston radiali. A = faston assiali. C = cavi. |
A | Rotazione: O = oraria. A = antioraria. |
BB | A richiesta: BB = cuscinetti a sfera. |
IV | A richiesta: HT = versione alta temperatura. IV - IM = bassa temperature con alto tasso di umidità relativa fino al 92%. * INC = bobina stagna con grado di protezione IP55. * |
VR | A richiesta: VR = esecuzione con ventolina raffreddamento. |
230 | Tensione di alimentazione. |
50 | Frequenza di alimentazione. |
* Versione IV
Bobina impregnata mediante immersione in vernice epossidica trasparente (impregnazione classica degli avvolgimenti statorici).
* Versione IM
Bobina impregnata mediante immersione in vernice epossidica trasparente con posa di silicone zona contatti fine avvolgimento e cavo tripolare e copertura bobina mediante capsula in nylon. La bobina non è affogata nella resina ma visibile, occorre avere l’accortezza di montare il motore in modo che la parte aperta della capsula sia verso il basso per evitare che si riempia di condensa.
* Versione INC
Bobina in IP55, la bobina è completamente affogata nella resina epossidica.
